YJH78FZ-25,40,63,100,200O粘结稀土永磁浮动双向成型设备
结构及配置

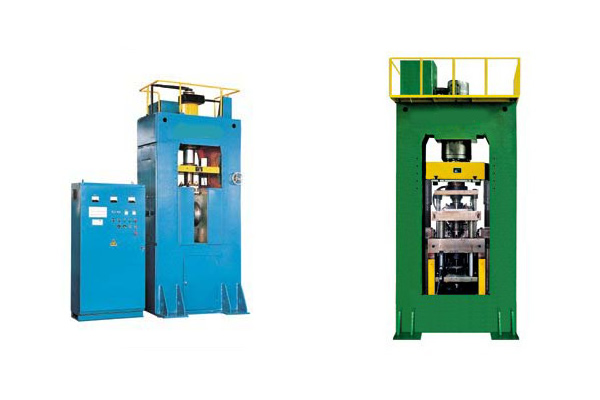

● 本系列液压机主机有四柱式和整体框架两种结构形式供用户选用。
● 机器采用“PC”控制,关键控制元件采用进口件(压力发讯元件、压力表、PC机、时间继电器)。
● 机器定位采用接近开关等高精度元件。关键位置(如加粉高度、成形高度等)采取机械和电气双重定位。重复定位精度可达到≤±0.02mm。
● 机器配备油液冷却系统和油液精密过滤系统,以保证机器运行稳定、可靠。
● 机器采用集成块油路,尽量减少管路连接,基本杜绝了漏油、渗油现象。
● 本企业还可根据用户的特殊要求对压机进行改型设计、制造、以及配套模架、模具和其它任选部件的设计、制造、可以进行设备使用辅导和人员培训等全套技术服务,完成“交钥匙”工程。
任选部件
● 凹模比例浮动装置
● 微量回程保护脱模装置
● 下中心辅助油缸
● 自动加料装置
● 标准通用模架
■ 主要技术参数
序号
|
项目名称
|
单位
|
25
|
40
|
63
|
100
|
200
|
1
|
公称力
|
kN
|
250
|
400
|
630
|
1000
|
2000
|
2
|
回程力
|
kN
|
160
|
280
|
400
|
570
|
450
|
3
|
滑块最大行程
|
kN
|
350
|
350
|
350
|
450
|
500
|
4
|
顶出力
|
kN
|
250
|
280
|
400
|
660
|
1000
|
5
|
脱模力
|
mm
|
160
|
280
|
400
|
570
|
850
|
6
|
顶出活塞最大行程
|
mm
|
150
|
150
|
160
|
200
|
250
|
7
|
开口高度
|
MPa
|
900
|
1100
|
1200
|
1300
|
1600
|
8
|
工作台面有效面积(左右×前后)
|
mm
|
480×460
|
480×460
|
600×600
|
700×580
|
900×900
|
9
|
下中心油缸
|
伸出力
|
mm/s
|
30
|
30
|
60
|
60
|
80
|
退回力
|
mm/s
|
10
|
10
|
35
|
35
|
50
|
回 程
|
mm/s
|
100
|
100
|
120
|
120
|
150
|
10
|
速 度
|
快速下行
|
mm/s
|
120
|
120
|
220
|
220
|
100
|
慢速下行
|
mm/s
|
40
|
25
|
24
|
24
|
12
|
浮动压制
|
mm/s
|
30
|
20
|
20
|
20
|
10
|
回 程
|
mm/s
|
75
|
100
|
140
|
90
|
70
|
顶 出
|
mm/s
|
75
|
48
|
35
|
40
|
45
|
退 回
|
mm/s
|
40
|
48
|
35
|
40
|
45
|
11
|
主电机功率
|
KW
|
7.5
|
11
|
11
|
11
|
22
|
12
|
工 作 频 次
|
次/分
|
3-12
|
3-12
|
3-12
|
3-10
|
3-8
|
13
|
送 具 料 器
|
送料面积
(左右×前后)
|
mm2
|
80×80
|
110×70
|
100×110
|
140×150
|
180×200
|
送料行程
|
mm
|
150
|
200
|
200
|
250
|
300
|
14
|
装料高度
|
mm
|
90
|
100
|
100
|
150
|
180
|
15
|
阴模中孔直径
|
mm
|
80
|
100
|
140
|
140
|
250
|
16
|
机器重量
|
Kg
|
2500
|
3500
|
8500
|
10000
|
13000
|
|
